PERSPECTIVA CÓNICA 3

DATOS PERSPECTIVA:

• LT: a 30 mm. del borde inferior de lamina
• LH: a 120 mm. encima de linea de tierra LT.
• PV: a 200 mm. del borde izquierdo de lamina, en LT.
• Pto. A: a 180 mm. del borde izquierdo de lamina, en LT.
• Angulo de visión: 30 grados.
• Escala de perspectiva:  1:1

PERSPECTIVA CÓNICA 2

RECORDATORIO:

Para los que entregaron

EJERCICIO 2

EJERCICIO 3

Próximo a publicar recordatorio

DEFINITIVAS 2do. LAPSO

Seccion 1

Seccion 7

Sección 4

Sección 2

Sección 5

PERSPECTIVA CÓNICA

Les recomiendo algunas lecturas interesantes sobre el tema:

Perspectiva Cónica 1

Perspectiva Cónica 2


EJERCICIO REALIZADO EN CLASE

PLANOS SERIADOS

EJERCICIO PLANOS SERIADOS
Semana del 13/06 al 17/06/16

SECCIONES 5, 2 y 4
Traer Ejercicio de proyección cónica visto en clase en limpio en un formato Din A3
Traer la ESFERA realizada en planos seriados según lo solicitado en clase. DIAMETRO 90 mm. Dividir en 16 espacios horizontales (15 Planos Seriados Horizontales) y 5 Planos Seriados verticales para ensamblar.


Traer también lo siguiente:

1. Un envase "no cilíndrico" por ejemplo: shampoo, desodorante, cooler, salsas, colonia, perfume, etc.
2. Hojas de reciclaje DIN A3 o tabloide
3. Tirro grueso 3/4" o 1"
4. Escalímetro
5. Compás
6. Escuadras
7. Regla metálica o plástica
8. Cualquier otro instrumento necesario

SECCIÓN 7
Traer Ejercicio de proyección cónica visto en clase en limpio en un formato Din A3
Traer el CUBO o HEXAEDRO, realizado en planos seriados según las instrucciones impartidas en clase.
Traer también lo siguiente:

1. Un envase "no cilíndrico" por ejemplo: shampoo, desodorante, cooler, salsas, colonia, perfume, etc.
2. Hojas de reciclaje DIN A3 o tabloide
3. Tirro grueso 3/4" o 1"
4. Escalímetro
5. Compás
6. Escuadras
7. Regla metálica o plástica
8. Cualquier otro instrumento necesario

SECCIÓN 1
Para la actividad deben traer los siguientes materiales y equipos:

1. Cutting Mat o Cartón para soporte de cortes
2. Hojas de reciclaje DIN A3 o tabloide
3. Cuchilla de mango grueso
4. Cuchilla x-acto No. 11 o similar
5. Escuadras
6. Regla metálica o plástica
7. Marcador negro Ultra fino
8. lapices de dibujo
9. Borrador
10. Cartón construcción tipo 2 ó 3 en kilo totalmente PLANO (cortado a un tamaño manejable, ej. DIN A3)
11. 3 Hojas hojas de periódico
12. Compás
13. Escalímetro
14. Tijeras
15. Tirro grueso 3/4" o 1"
16. Cualquier otro instrumento necesario
17. Traer un envase "no cilíndrico" por ejemplo: shampoo, desodorante, cooler, salsas, colonia, perfume, etc.
18. Muchas ganas de trabajar

NOTA IMPORTANTE:

Investigar con detenimiento toda la información sobre planos seriados que puedan conseguir, se evaluará el conocimiento y trabajo a desarrollar.

EJERCICIO 13

NOTA IMPORTANTE:

En vista de que pocos estudiantes han entregado la segunda parte del ejercicio 12 y por razones del calendario, el mismo será considerado como EJERCICIO 13 y deberá ser entregado obligatoriamente esta semana en sus respectivas clases, sin prorroga.

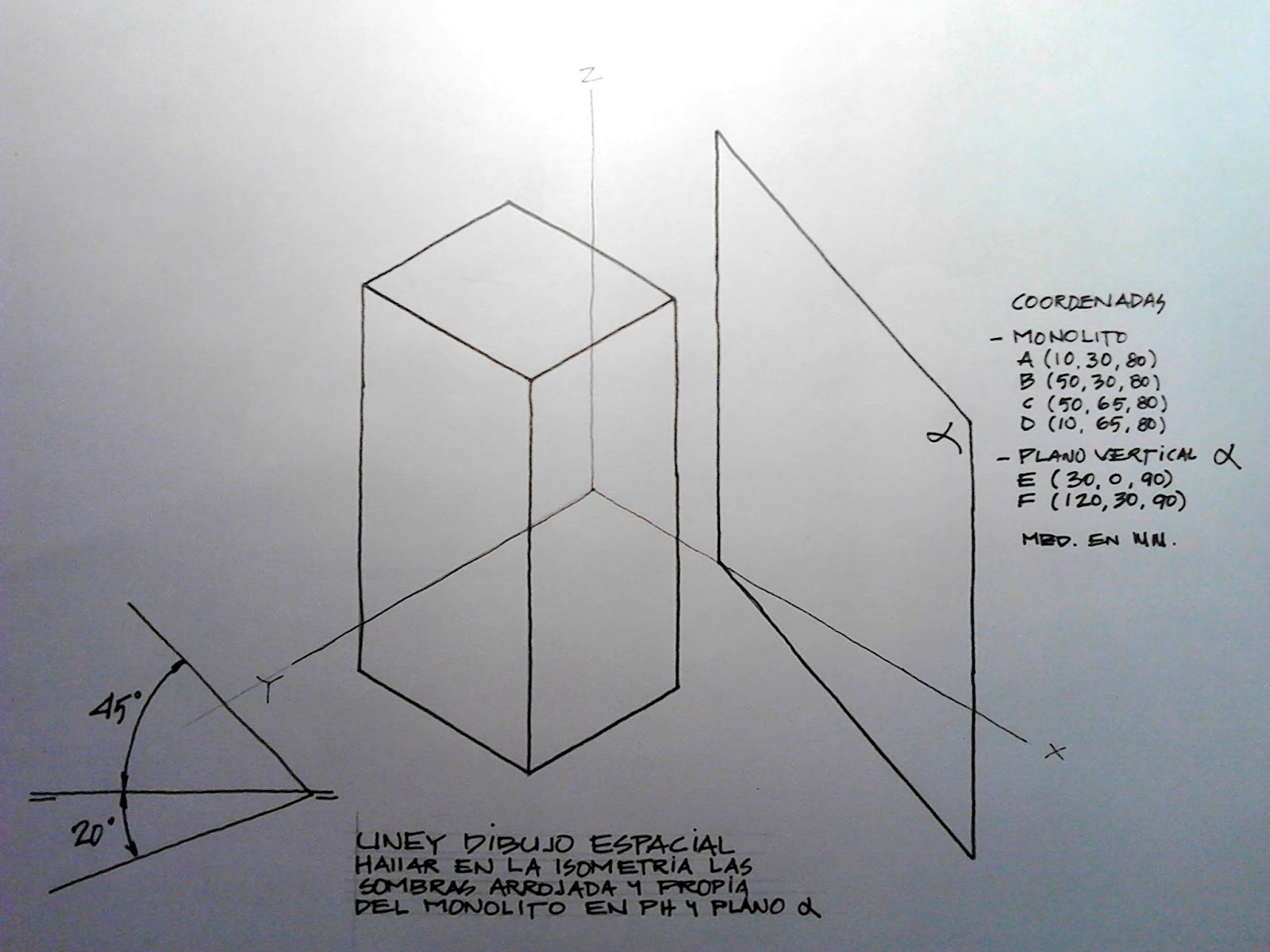

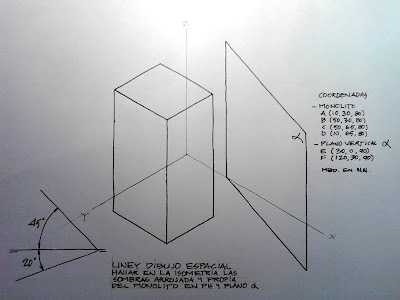

EJERCICIO 13  SOMBRAS 3

Determinar la sombra arrojada y propia del monolito dado en proyección isométrica según los siguientes datos:

• Monolito Coordenadas  A(10;30;80)  B(50;30;80)  C(50;65;80) D(10;65;80)
• Plano Vertical Coordenadas E(30;0;90)   F(120;30;90)
• Inclinación izquierda 45 grados
• Dirección izquierda 20 grados.
